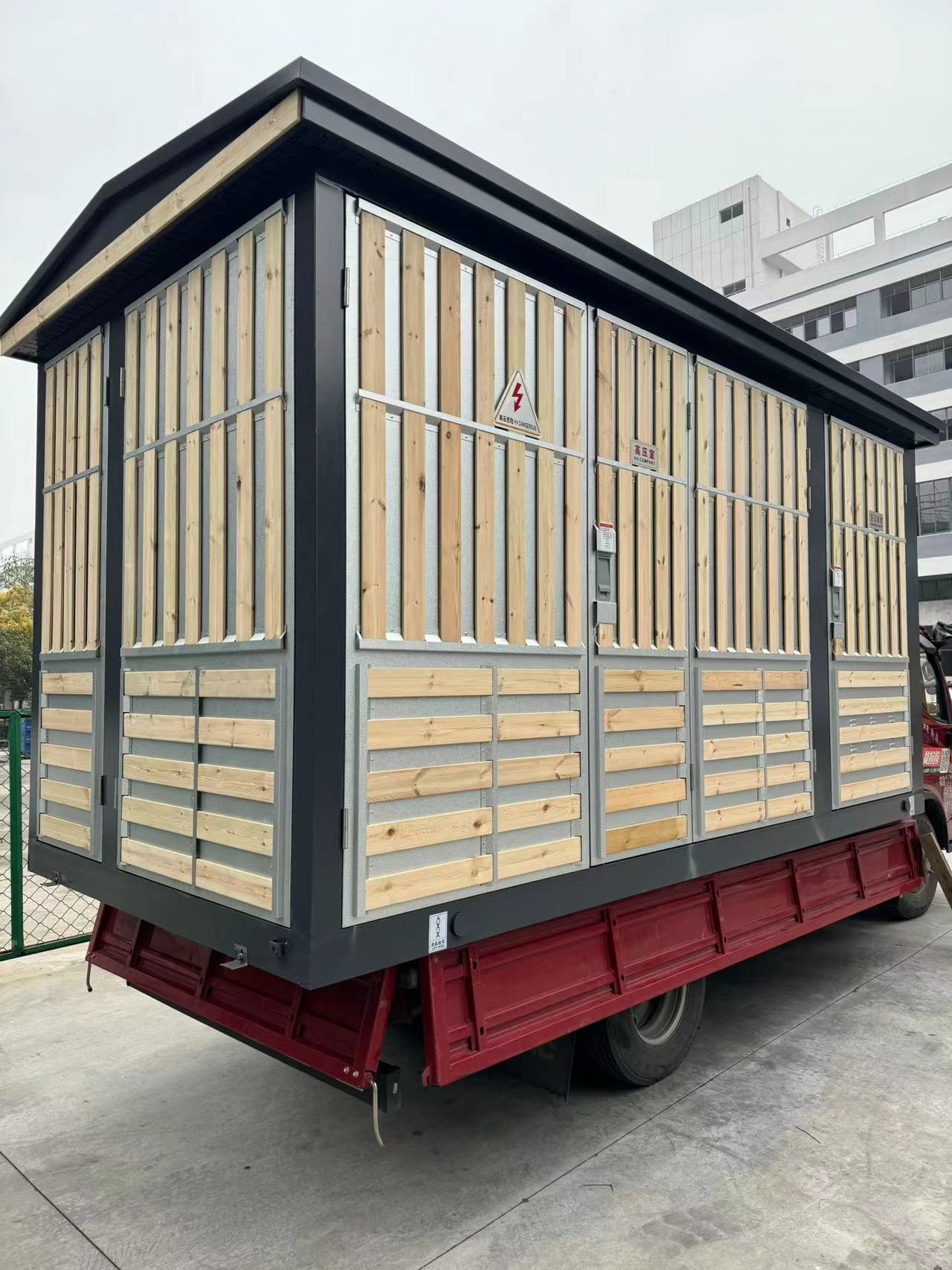

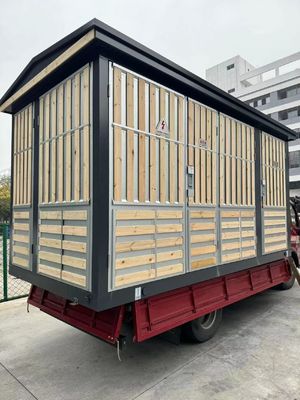

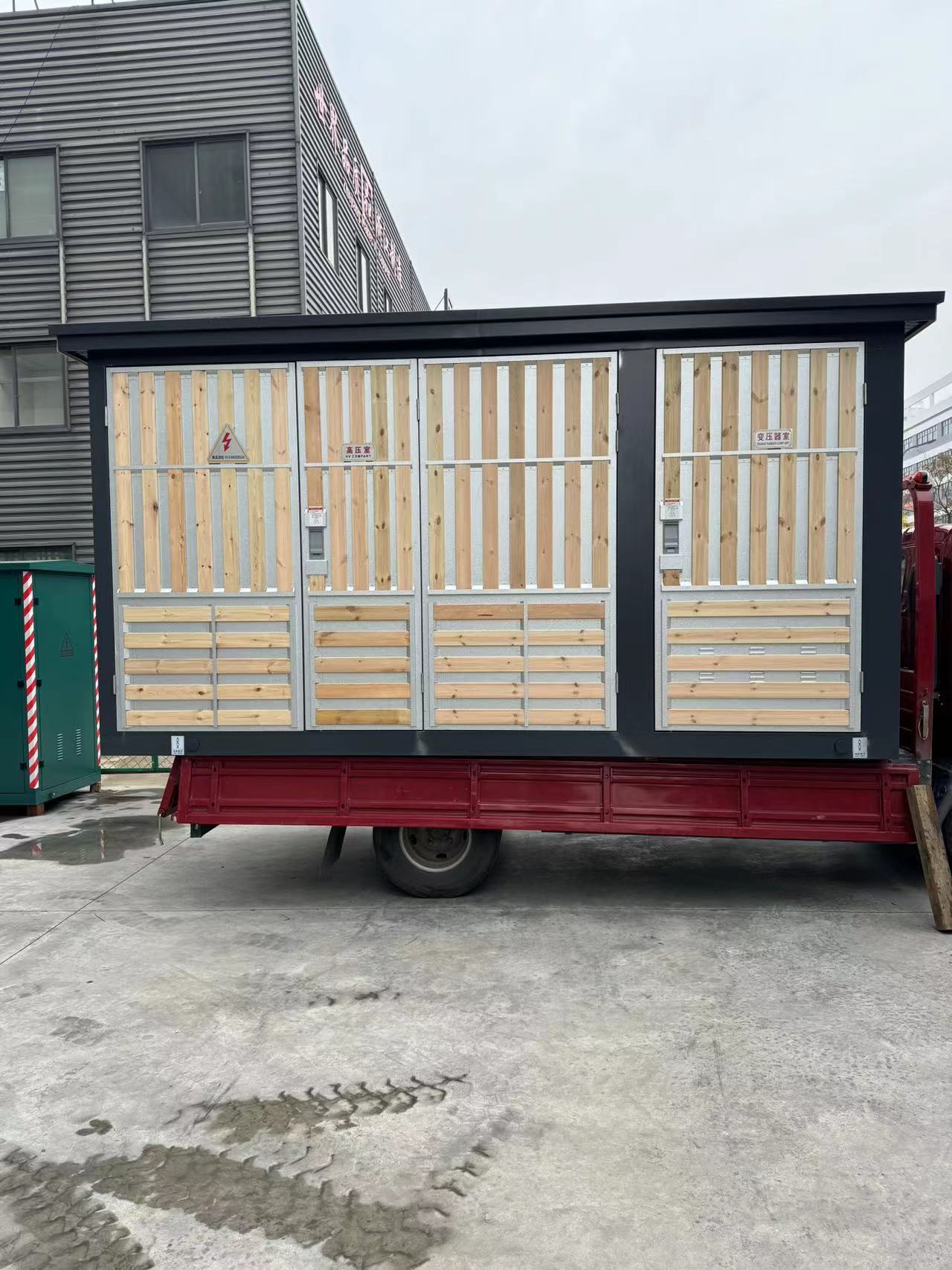

屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱

起源の場所 温州市
ブランド名 Qiupu
証明 GB17467
モデル番号 YB-12/630A/1250A
最小注文数量 交渉可能
価格 Negotiable
受渡し時間 7日
支払条件 L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 5000

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
高度 1000M 周囲温度 -25℃~+40℃
評価される流れ 630A/1250A 相対的な温度 毎日の平均は95%以下ないし、月例平均は90%以下ない
ハイライト

プレハブのサブステーション

,

ヨーロッパ式の電気サブステーション箱

,

1250A電気サブステーション箱

メッセージ
製品の説明

屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱



製品の説明



このプロダクトはGB17467 「高圧および低電圧のプレハブのサブステーションの」標準に十分に従う。それは都市公共の電力配分のために適している、街灯の電力配分、産業および採鉱企業、都市建物、住宅の四分の一、油田ターミナル、ホテル、公園および建築現場、等。それはリング ネットワークか末端の電源を実現できる。



モデルおよび意味



屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱 0

①プレハブのサブステーション
②構造特徴:Pプロダクト壷;M目の壷
③設計通し番号

④高圧側面(kV)の評価される電圧
⑤低電圧の側面(kV)の評価される電圧
⑥変圧器の評価される容量(KVA)



使用の状態

命令する次の情報を提供することをユーザーのニーズ:
•高度:W 1000m;
•周囲温度:·25。(:~+40。(:;
•相対湿度:毎日の平均の価値は95%以下ないし、月例平均値は90%以下ない;
•Anti-vibrationレベル:横の加速0.4m/s2の縦加速0.15m/s2;
•設置場所に厳しい影響が、深刻な汚染および化学腐食および伝導性の塵または爆発の危険がない。正常な使用状態の条件が満たされないとき、解決するために私達の会社と相談しなさい。



技術的な変数





名前 単位 高圧電化製品 変圧器 低電圧の電化製品私
評価される電圧 kV 6/10 6/0.4 10/0.4 0.4
評価される容量 KVA   50-1600
評価される流れ 200、400、630   100-3200
現在の評価される短絡の破損 負荷スイッチ400-630   15~63kA
ka 組合せスイッチはヒューズによって決まる
評価される短時間の抵抗の流れ ka 16、20 (4s)   15 (ls)
  30 (ls)
評価されるピーク抵抗の流れ ka 31.5、50   30
  63
力頻度抵抗電圧(Imin) kV 比較的そしてalternately32/42 25/35 (オイルの液浸) W 0.3、2
分離のひび36/48 20/28 (乾燥した) >0.3、2.5
電光衝動抵抗電圧(ピーク値) kV 比較的そしてalternately60/75 60/75
分離のひび70/85
キャビネットの保護レベル     IP32
騒音レベル db   55
管理の標準   GB/T 17467
  DL/T537 <6-35kvbox-type substation="" ordering="" technical="" conditions="">



注:変圧器容量が200kVAよりより少なくあるとき項目5および6は要求されない。



設置次元のデッサン



屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱 1屋外のプレハブのサブステーションのヨーロッパ式の電気サブステーション箱 2



1. 屋根
2.ブラインド
3.外的な測定箱
4.持ち上がるリング
5.スロット堅いシャーシ

6. ドア
7.ストリップの煉瓦、模造レンガ壁の表面
8.具体的な基礎
9.墓基礎出口



命令した場合知る必要がありなさい



命令していたら次の情報を提供することをユーザーのニーズ
•モデル、容量、量、色およびサイズの条件、貝材料;
•変圧器モデル、性能、関係のグループ、叩く範囲およびインピーダンス条件;
•高圧側面の第一次ワイヤーで縛る機構、構成モデル、指定および条件;
•変圧器オイル(25#、45#の高い着火点オイル);
•力のbox-typeサブステーションのための理性的なマネージメント ネットワークまたは特性のマネージメント ネットワークのコンフィギュレーション必要条件;•環境の条件を使用しなさい。
