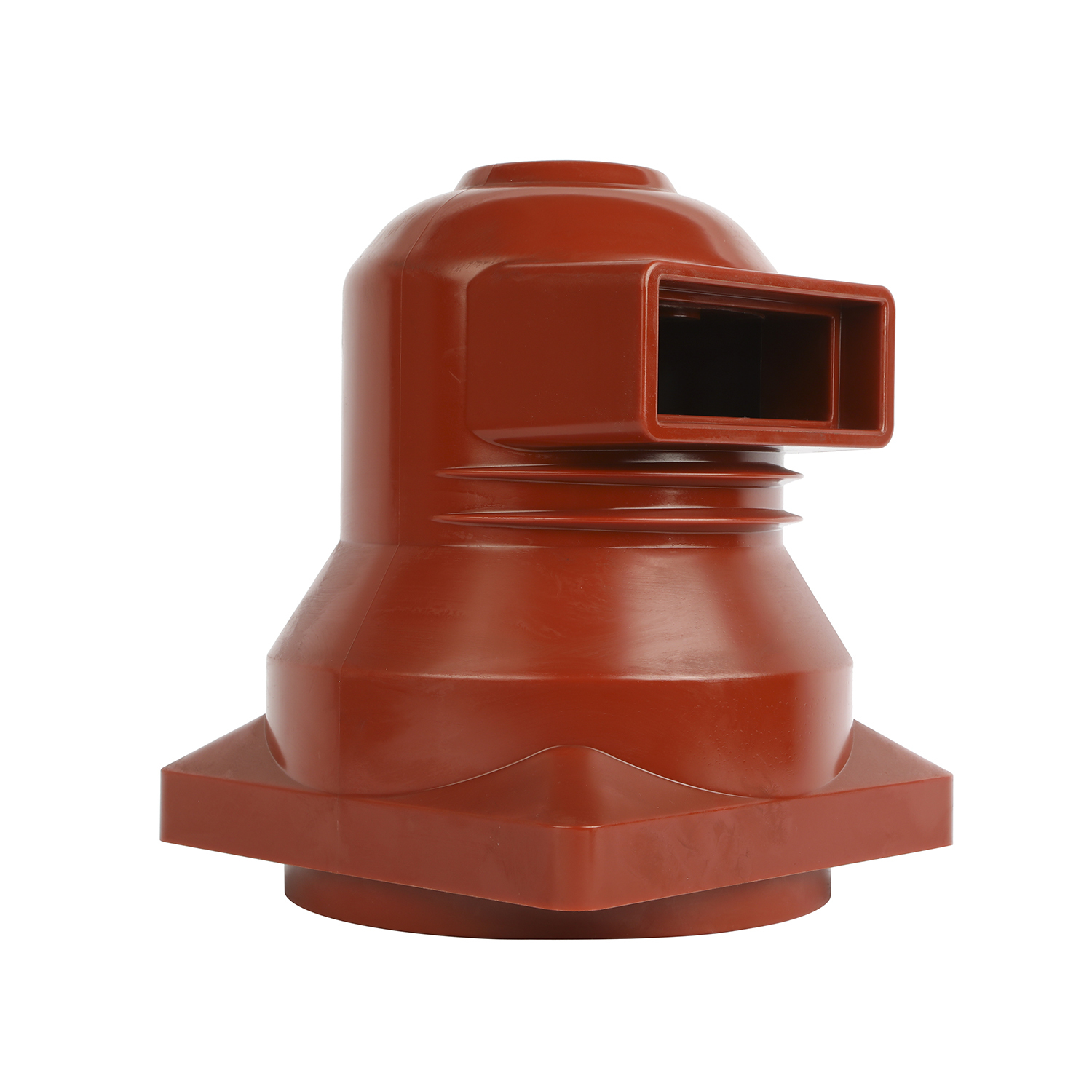

IECの標準的なエポキシ樹脂口の絶縁体、3150A 12kV HVの開閉装置の絶縁体

起源の場所 温州
ブランド名 QIUPU
証明 IEC
モデル番号 CHN3-12Q/250 3150A
最小注文数量 60個入
パッケージの詳細 カートン
受渡し時間 7 日間
支払条件 トン/ Tは、ウェスタンユニオン
供給の能力 50000pcs/months
商品の詳細
材料 投げる樹脂、エポキシ樹脂 率の電圧 12のKV
現在 3150A 表面漏れ間隔 240mm
赤い クラフトワーク APG
ハイライト

エポキシ樹脂は絶縁体を投げた

,

口の絶縁体

,

IEC標準的なHVの開閉装置の絶縁体

メッセージ
製品の説明

KYN28-12開閉装置が付いているCHN3-12Q/250 3150A 10kVの鋳造の樹脂のエポキシ樹脂絶縁体のSpoltのブッシュ







完全に転位スイッチ装置の場合には金属の装甲として知られている中間のキャビネット。それは3.6/7.2/12kVの最高の操作電圧の高圧配分の単位で、三相ACの屋内配分の単位50のHz単一バス区分システムか二重バス区分システムです。受け取り、3.6-12kVのネットワークの電気を一致させ、電気回路を制御し、保護し、監視し、測定することを使用します。中型開閉装置は発電所、中小の発電機、パワー系統、電源、大きい高圧モーターの産業および鉱山企業および開始の電力配分の配電所のために主に使用されます。



Zhongzhiguiのフル ネームはバスが三層の構造が付いている中型の金属スイッチを、およびダッシュボード(互いから隔離されて)、中間の遮断器部屋およびより低いののケーブル部屋動かす装甲設置済み開閉装置です。遮断器が中間の層にある、従ってそれが金属によって閉められているスイッチ装置のタイプを動かす装甲タイプと呼ばれるのでキャビネットのための不足分。



構造の主義



高く、高い構造および同等の構造


標準的な中型のキャビネットはです高低の構造は、前側の高さ2300のmmの高さが2000のmmの裏側です;そして輪郭の構造は一貫しています。Gaodiguiの母線は穀物のように整理され、器械部屋は取り外し可能な別の構造です。輪郭のキャビネットの母線は縦のジグザグ形で整理され、器械部屋およびキャビネット ボディは統合されています。同じ高さの構造に高低の構造より大きい土台スペースがあり、生産および操作の維持のためにまた便利です。


地上スイッチ後部および中心
中立キャビネットの基づいているスイッチに2つの設置モードがあります:後部および中間。地上スイッチが戻されるとき、ケーブルの構造か維持はの前側から、キャビネット ドアの記入項目、組み立て易くないですキャビネットのより低く置かれなければなりません。Zhongzhiguiの前後ドアはスイッチを基づかせていることの「5監視」連結べきです。地上スイッチが置かれるとき、ケーブルの構造か維持は後部より低いキャビネット ドアを通って入ります。通常、キャビネットのより低い側面は前側の鉄の版、電気コンダクター、「5監視」連結のための裏口および基づいているスイッチで分かれていません。

完成します「5つの注意」の機能を
「5防止」の電気操作を達成するキャビネット ドライブ メカニズムおよび遮断器のシャーシ車を通して作用して下さい。キャビネットの新しい電気条件そして操作モードの下で、「5監視」機能の部分は条件を満たすことができないし「5監視」機能は改善されなければなりません。


接地スイッチ掛け金を降ろすこと
Zhongzhiguiの電力線は電源を「手に手をとって」使用し、中央キャビネットの遮断器はテスト位置にあるとき、他のサブステーションから電源を供給することはまだ可能です。力がワイヤーからないことを基づいているスイッチが保障しなければならない前に、3主要な錠操作があります。



項目 名前 評価される電圧(KV) 評価される頻度(Hz) 頻度抵抗電圧5分(KV) ローカル排出(PC) クリープの間隔(mm) 論争のくねり(kN) 照明衝動抵抗電圧(KV)

1 接触器箱(1250A) 12 50 42 ≤10 >240 ≥10 100
2 接触器箱(1600A) 12 50 42 ≤10 >240 ≥10 100つ
