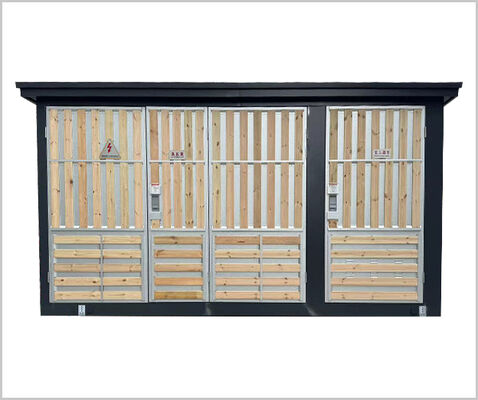

高電圧と低電圧 電力用前設置サブステーション
商品の詳細
| 高度 | 1000M | 周囲温度 | -25℃～+40℃ |
|---|---|---|---|
| 定格電流 | 630A/1250A | 相対温度 | 毎日の平均は95%以下ないし、月例平均は90%以下ない |
| 屋内/出口のドア | アウトドア | ||
| ハイライト | 高電圧前設置サブステーション,低電圧前設置サブステーション,電源システム プリインストールされたサブステーション |
||
製品の説明
電力用高電圧および低電圧プレインストール変電所 Sesterm
製品説明
本製品はGB17467「高圧・低圧プレハブ変電所」規格に完全準拠しています。都市の公共配電、街路灯の配電、工業および鉱山企業、都市の建物、住宅街、油田ターミナル、ホテル、公園、建設現場などに適しています。リングネットワークまたはターミナル電源を実現できます。
モデルとその意味
①プレハブ変電所
②構造的特徴：Pプロダクトフォント。 Mアイフォント
③デザインシリアルナンバー
④高圧側定格電圧（kV）
⑤ 低圧側定格電圧（kV）
⑥ 変圧器定格容量(kVA)
利用条件
ユーザーは注文する場合、次の情報を提供する必要があります。
• 標高: 西1000m。
●周囲温度：?25℃。 (:~+40。(:;
・相対湿度：日平均値が95％以下、月平均値が90％以下。
・耐振動レベル：水平加速度0.4m/s2、垂直加速度0.15m/s2。
• 設置場所には重大な影響、深刻な汚染、化学腐食がなく、導電性粉塵や爆発の危険性もありません。通常の使用条件を満たさない場合は、弊社にご相談の上、解決してください。
技術的パラメータ
| 名前 | ユニット | 高圧電気機器 | トランス | 低圧電気用品Ⅰ |
| 定格電圧 | kV | 6/10 | 6/0.4 10/0.4 | 0.4 |
| 定格容量 | kVA | 50-1600 | ||
| 定格電流 | あ | 200、400、630 | 100-3200 | |
| 定格短絡遮断電流 | あ | ロードスイッチ400-630 | 15～63kA | |
| kA | コンビネーションスイッチはヒューズに依存します | |||
| 定格短時間耐電流 | kA | 16、20(4秒) | 15(ls) | |
| 30(ls) | ||||
| 定格ピーク耐電流 | kA | 31.5、50 | 30 | |
| 63 | ||||
| 電源周波数耐電圧(Imin) | kV | 相対的に交互に32/42 | 25/35(油浸) | W 0.3,2 |
| 分離骨折 36/48 | 20/28(ドライ) | >0.3、2.5 | ||
| 雷インパルス耐電圧（ピーク値） | kV | 相対的かつ交互に60/75 | 60/75 | |
| 分離破壊 70/85 | ||||
| キャビネット保護レベル | IP32 | |||
| 騒音レベル | データベース | 55 | ||
| エグゼクティブスタンダード | GB/T 17467 |
|||
| DL/T537 <6-35kVBox型変電所発注技術条件> |
注：変圧器容量が200kVA未満の場合、項目5、6は不要です。
取付寸法図
1. 屋根
2. ブラインド
3. 外部測定ボックス
4.リフティングリング
5. スロットリジッドシャーシ
6. ドア
7. ストリップレンガ、模造レンガ壁面
8. コンクリート基礎
9. 墓の基礎通気口
注文時に知っておくべきこと
ユーザーは注文する場合、次の情報を提供する必要があります
•モデル、容量、数量、色とサイズの要件、シェルの材質。
• 変圧器のモデル、性能、接続グループ、タップ範囲、およびインピーダンス要件。
• 高電圧側の一次配線方式、コンポーネントモデル、仕様および要件。
・変圧器油（25#、45#、高発火点油）。
• 電力インテリジェント管理ネットワークまたは資産管理のボックス型変電所のネットワーク構成要件。 • 環境要件を使用します。
