製品説明

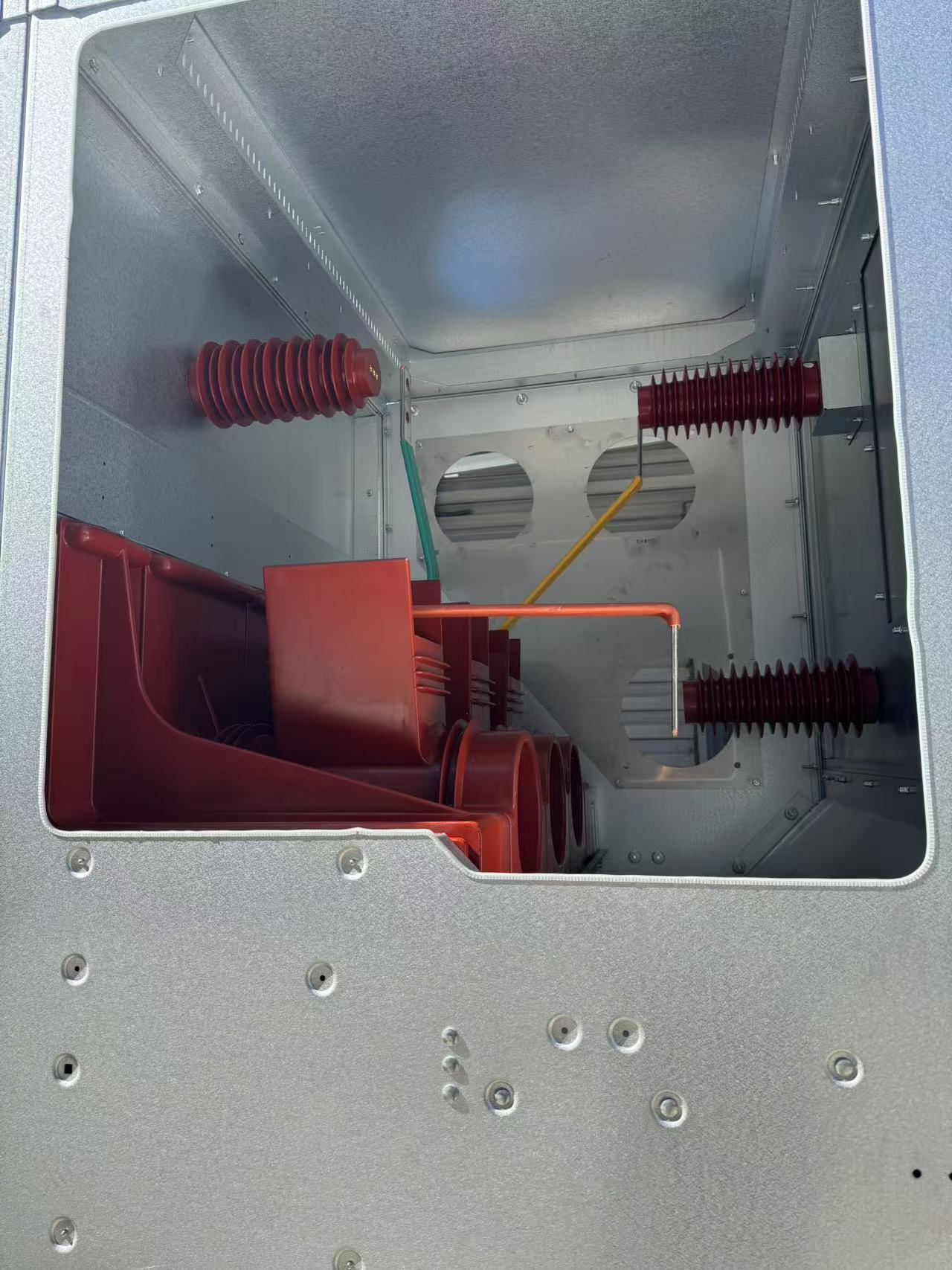

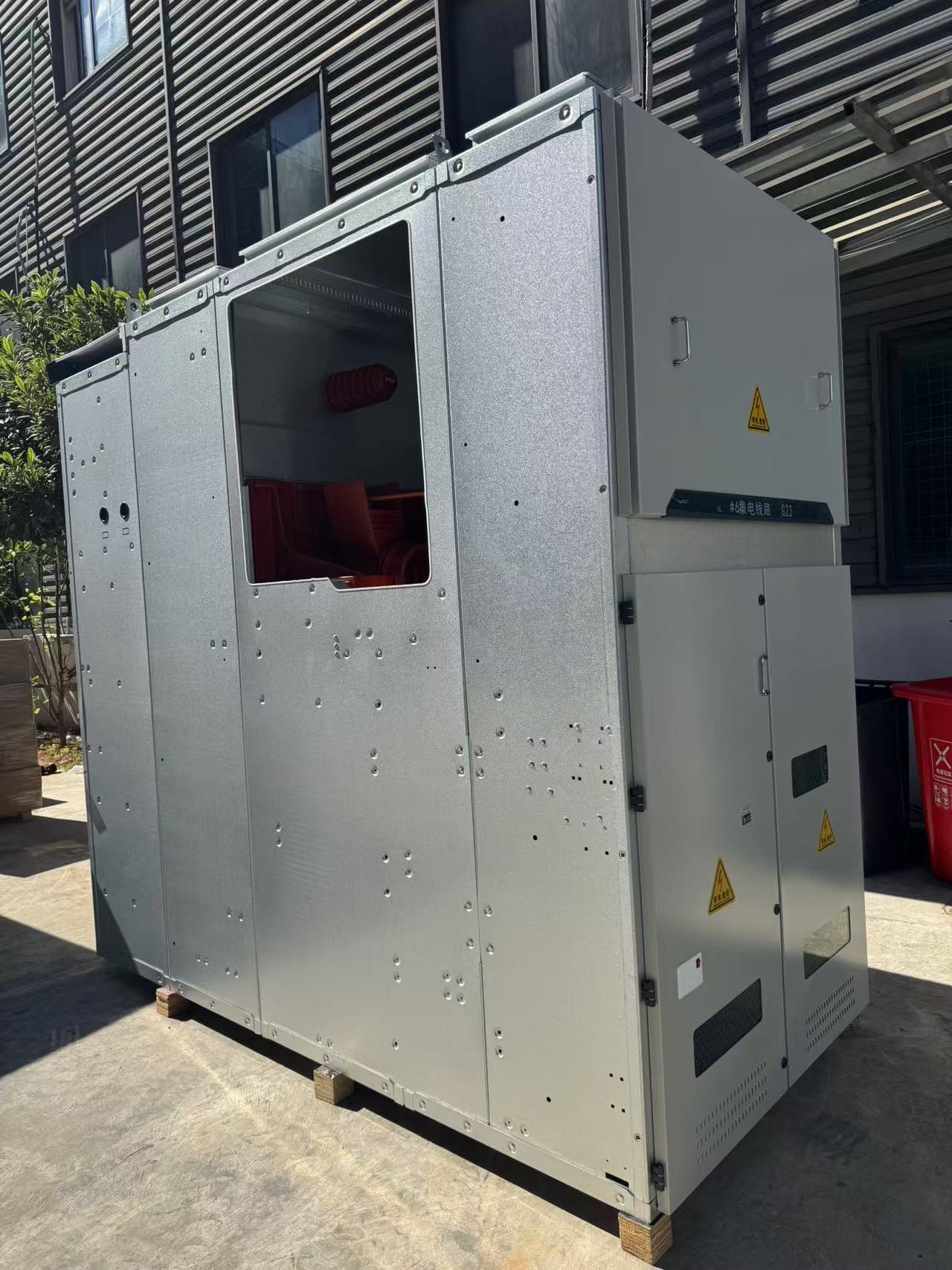

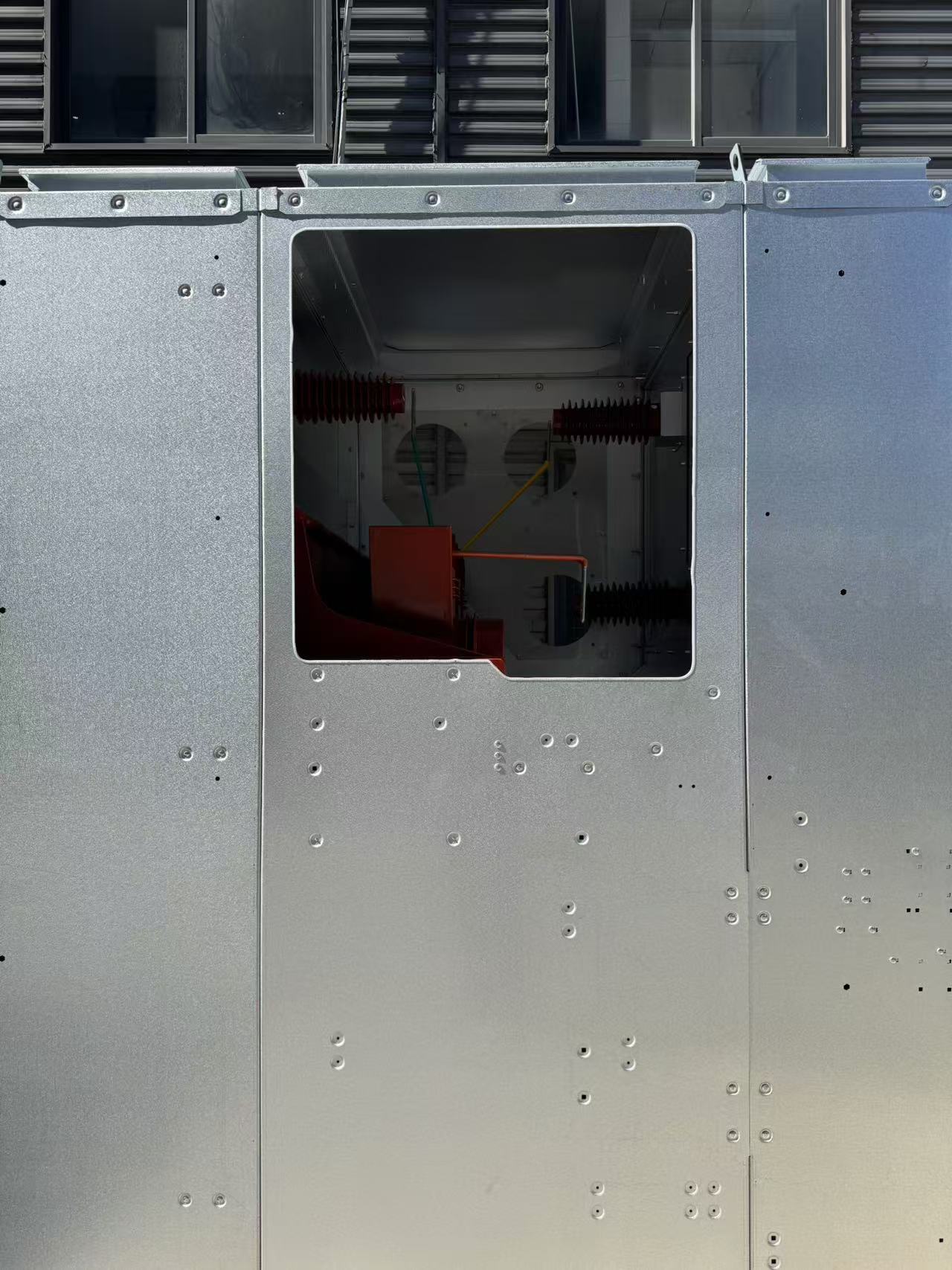

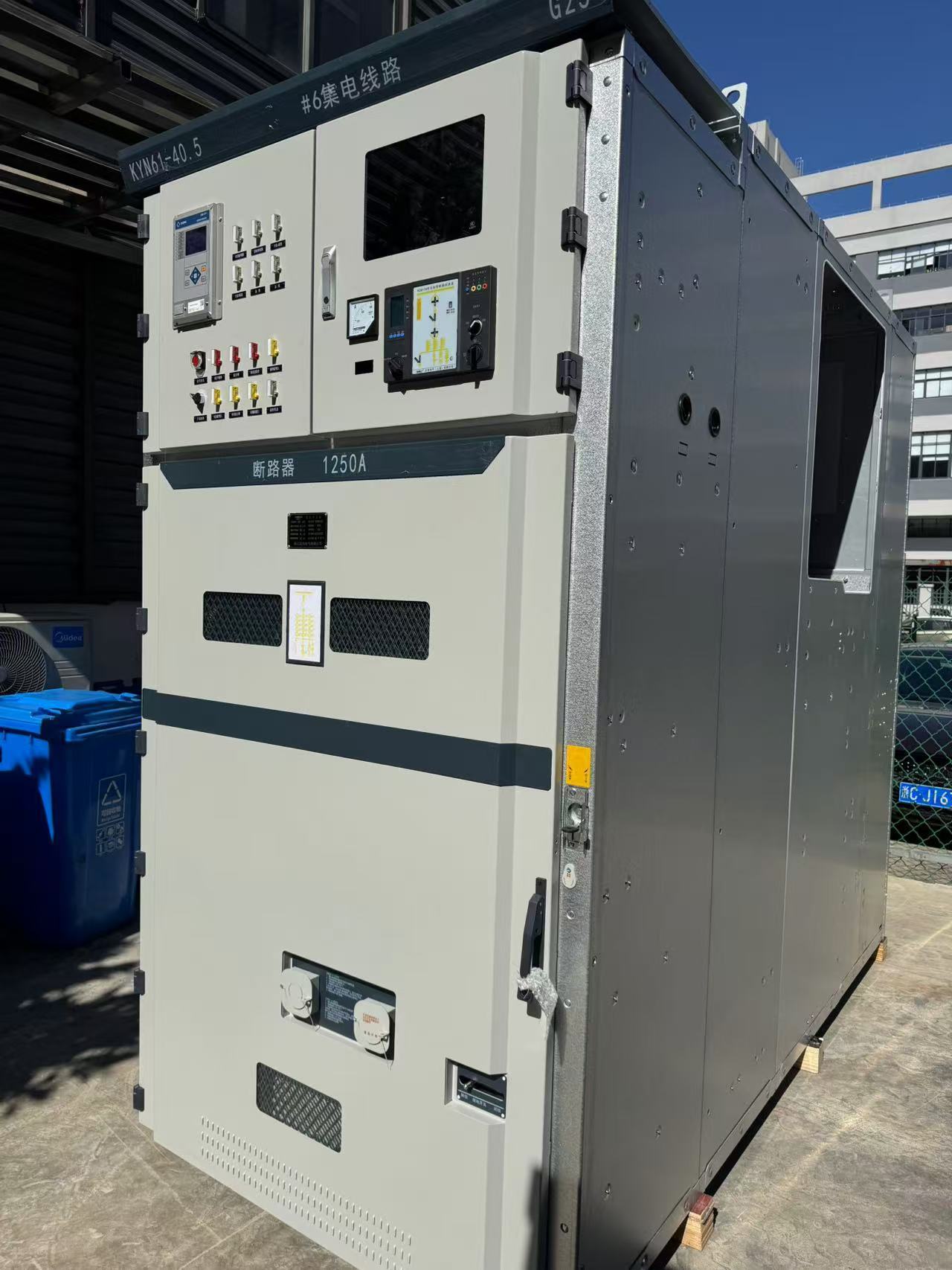

KYN61-40.5 装甲式引換可能交流金属付きスイッチ装置 (以下"スイッチ装置"と呼ばれる) 3相交流50Hz,定電圧40.5kVの室内完全な電源配送装置サブステーション電気の電源を受信・配布するために,回路を制御・保護・監視し,頻繁な動作のある場所でも使用できます.
このスイッチ装置は,GB3906-2006 "3~35kV AC Metal-enclosed Switchgear" に準拠しています.GB/T11022-1999 "高圧スイッチ装置と制御装置に関する標準の共通技術要件"とDL/T 404-2007 "3.6kV~40.5kV AC 金属に囲まれたスイッチ装置と制御装置"およびその他の規格.

モデルとその意味

1金属装甲式スイッチ装置

2取り外せる

3室内

4デザインのシリアル番号

5 定位電圧 (kV)

断路器の種類:Z真空;SF6硫黄ヘクサフロリド

7電流

短回路断断電電量 (kA)

適用範囲

•環境温度:上限は+40°Cで,24時間以内に測定された平均値は35°Cを超えず,下限は-10°Cを超えません.
•相対湿度:日平均値は95%,月平均値は90%を超えない.
•地震強度: 8度以上
水蒸気圧:日平均値は2.2kPaを超えず,月間平均値は1.8kPaを超えません.
周囲環境:火事,爆発危険,深刻な汚染,化学腐食,強い振動がない場所.

テクニカルパラメータ

装置の寸法図

A. バスバー室
B. 手車用部屋
C.ケーブルルーム
D. リレー機器室
1リフティングリング
2メインバス
3. 小型のバスバーコンパートメントのカバーリング
4楽器室のドア
5支店バス
6バスのブッシング
7角虫の頭箱
8. アナログバスコイル
9名札
10照明
11手車部屋のドア
12電流トランスフォーマー
13ヘアピンチェーン
14隔熱器
15亜鉛酸化物止め器
16隔離壁
17接地スイッチ
18バルブ組成
19バキューム断路器の手動車
20小さなバスバーターミナルルーム

注文するときに知っておく必要があります

注文する場合は,以下の情報を提供する必要があります.
• 主回路図番号,目的,単線システム図,配列図,電源配送室の配列図など.
補助回路の配線図と端末配置図
• スイッチ装置の電気部品のモデル,仕様,数量
• スイッチ装置の制御,測定および保護機能,その他のロックおよび自動装置の要件
• スイッチ装置や受信キャビネットの間にバスブリッジ接続が必要な場合は,バスブリッジの電流容量,バスブリッジのスパン,地面からの高さおよび他の特殊要件のデータを提供する必要があります.■ 配件やスペアパーツが必要な場合は,種類と量を提示する必要があります.
• スイッチ装置は特殊な環境条件で使用され,注文時に指定する必要があります.
