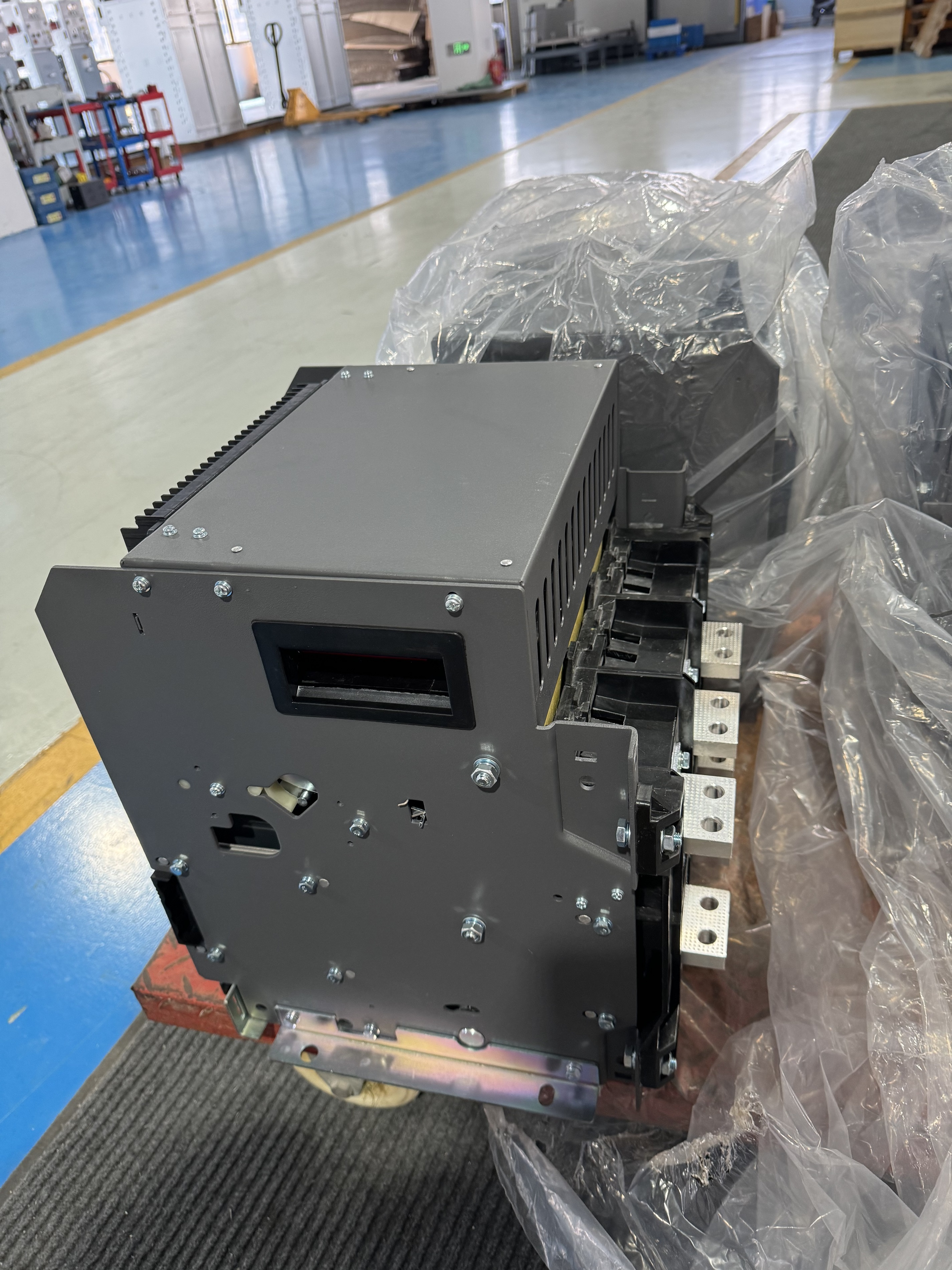

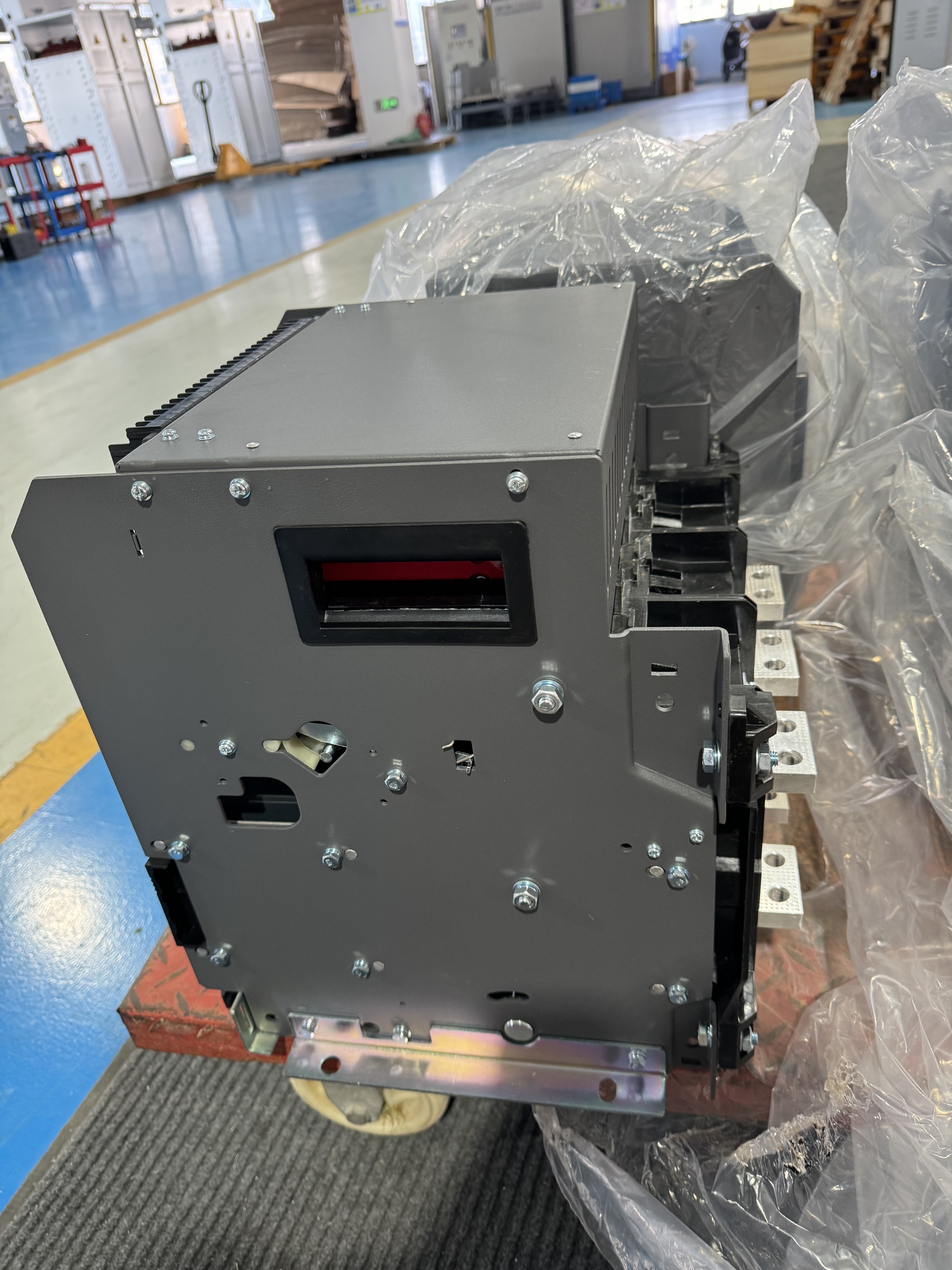

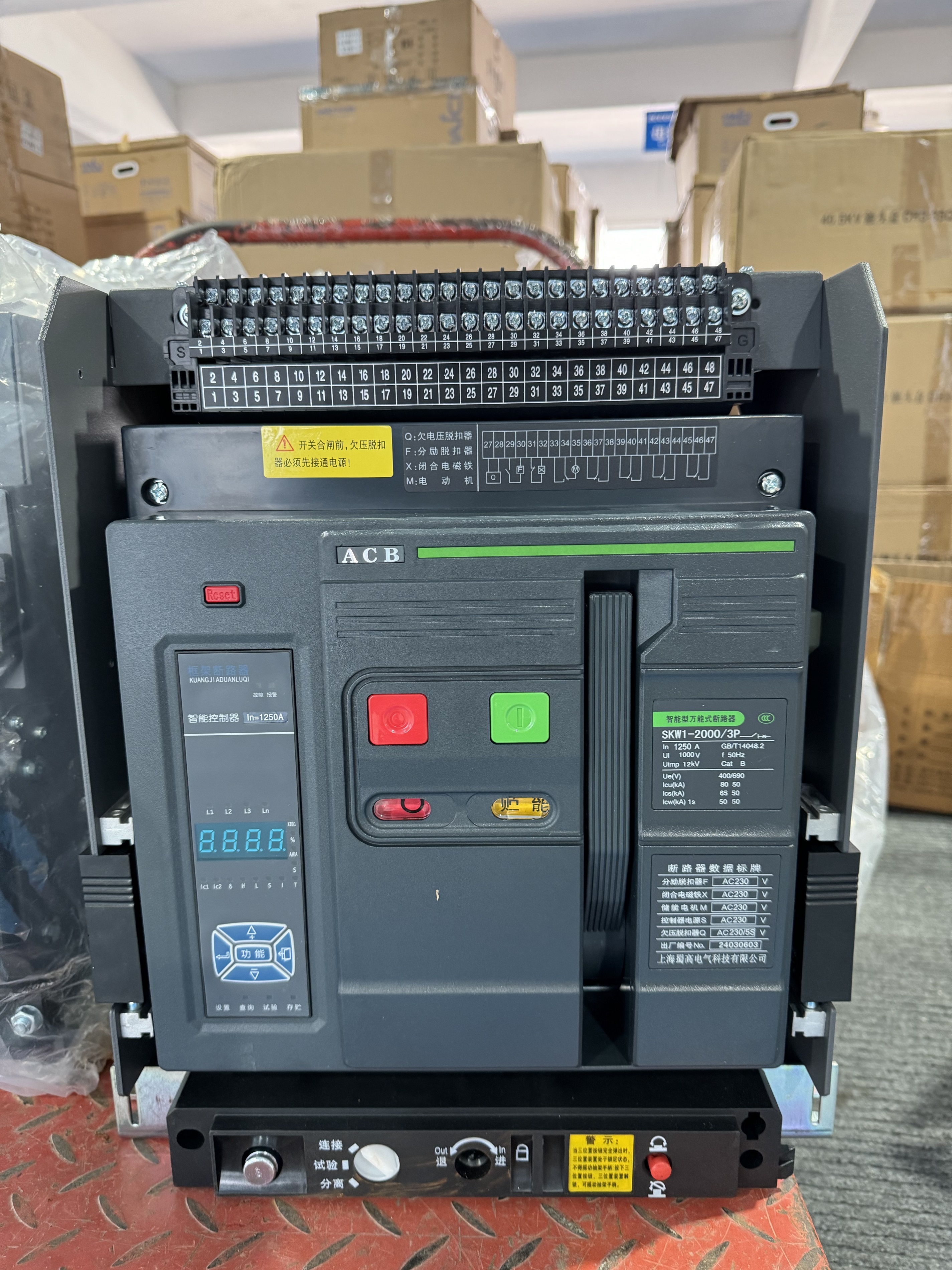

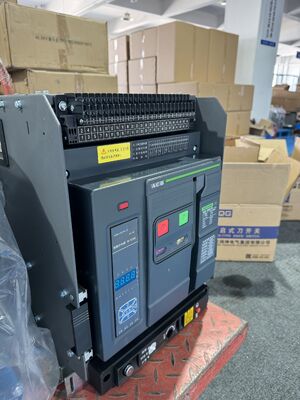

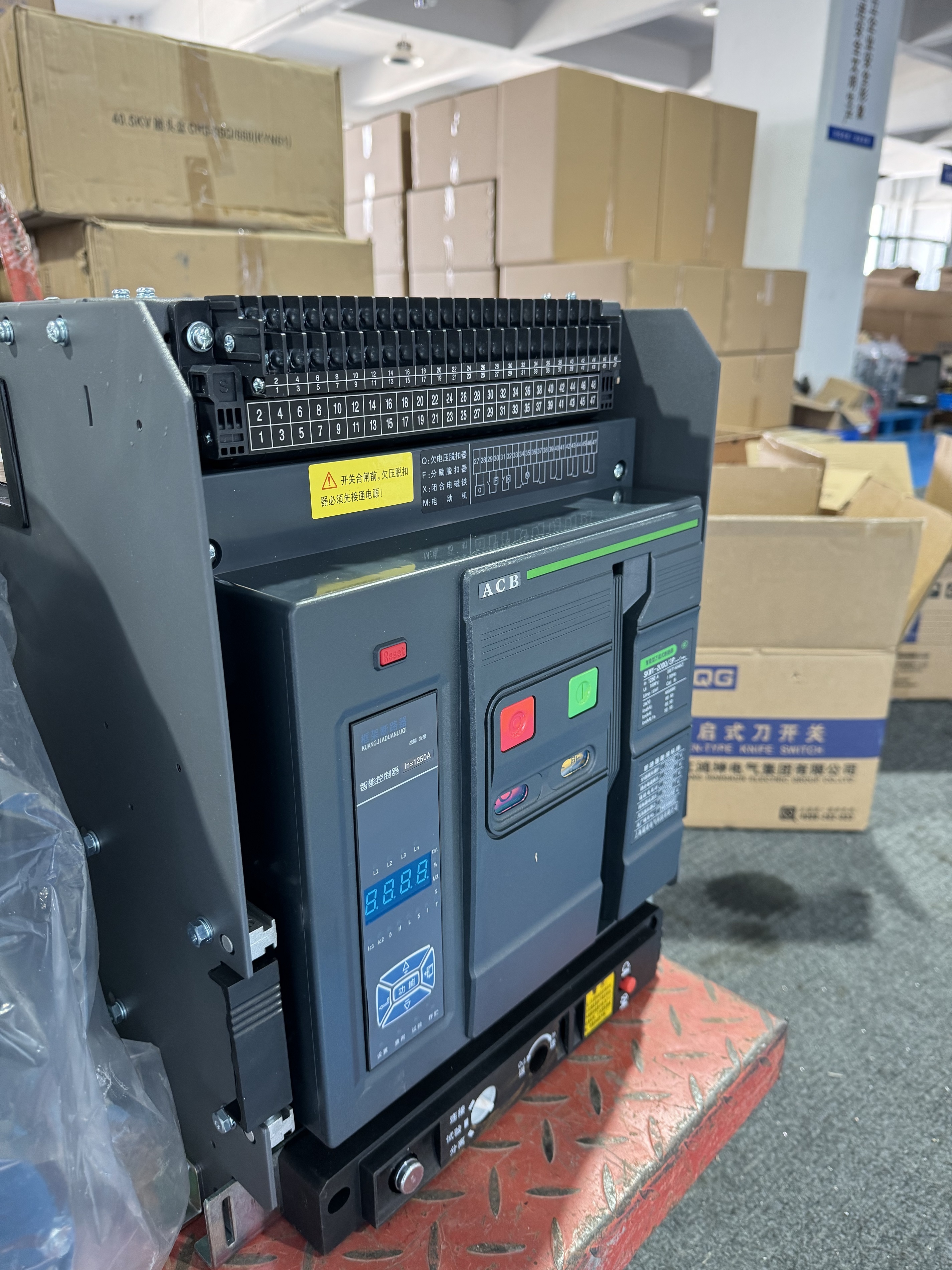

6300A 成型外壳断路器

简介

低压断路器（以下简称断路器）适用于交流50Hz，额定电压660V（690V）及以下，额定电流400A~6300A的配电网络中，用作配电的电能和保护电路及电源设备免受过载、欠压、短路、单相接地等故障的侵害。断路器具有智能保护功能和精确的选择性保护，可以提高供电的可靠性，避免不必要的停电。同时具有开放的通信接口，可以进行四遥控制，满足控制中心和自动化系统的要求。断路器在海拔2000米处具有8000V的冲击耐受电压（不同海拔按标准修正，最大不超过12000V）。断路器在没有智能控制器和传感器的情况下，可作为隔离开关使用，标示为一。
断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和IEC60947-2《低压开关设备和控制设备 断路器》标准

特点

1. 有3极和4极，抽屉式和固定式，可装入线路；
2. 具有多种智能控制器，提供不同功能：智能功能、显示功能。
3. 设定功能、监控功能、故障记忆功能，可带通信接口实现遥测、遥调、遥控、遥通信；O保护功能齐全，设定方便，精度高，具有瞬时、短延时、长延时、单相接地等保护功能。

分类

1 按安装方式分类
a.固定式 b.抽屉式
2 按极数分类：三极、四极
3 按操作方式分类
a.电动操作
b.手动操作（用于检查和维护）O脱扣器类型
智能控制器、瞬时（或延时）欠压脱扣器、分励脱扣器。
智能控制器性能：
a.智能控制器分：H型（通信型）、M型（通用智能型）、L型（经济型）；b.具有过载长延时反时限、短延时反时限、定时限、瞬时等功能。用户可设定所需的保护特性；C.单相接地保护功能；d.显示功能：设定电流显示、操作电流显示、各线电压显示（订货时应提出电压显示）；e.报警功能：过载报警；f.自检功能：过热自检、微机自诊断；g.测试功能：测试控制器的动作特性。

正常工作条件和安装条件

环境空气温度
上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃；注：下限值为-10℃或-25℃工作条件，用户应向厂方提出确认：上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与我厂协商。
安装地点的海拔不超过2000m。
○大气条件
大气相对湿度在环境空气温度为+40℃时不超过50%。在较低温度下可以有较高的相对湿度。最湿月份的月平均最高相对湿度为90%，该月份的月平均最低温度为+25℃，并考虑到因温度变化引起产品表面的冷凝。超过要求者应与我厂协商。
○防护等级：IP30
○使用类别：B类或A类
O安装类别
额定工作电压为660V（690V）及以下的断路器和欠压脱扣器，电力变压器原边线圈用于安装类别V；辅助电路和控制电路安装类别为ll。
O安装条件
断路器应按本手册要求安装。断路器垂直倾斜度不应超过5度（矿用断路器倾斜度不应超过15度）。
