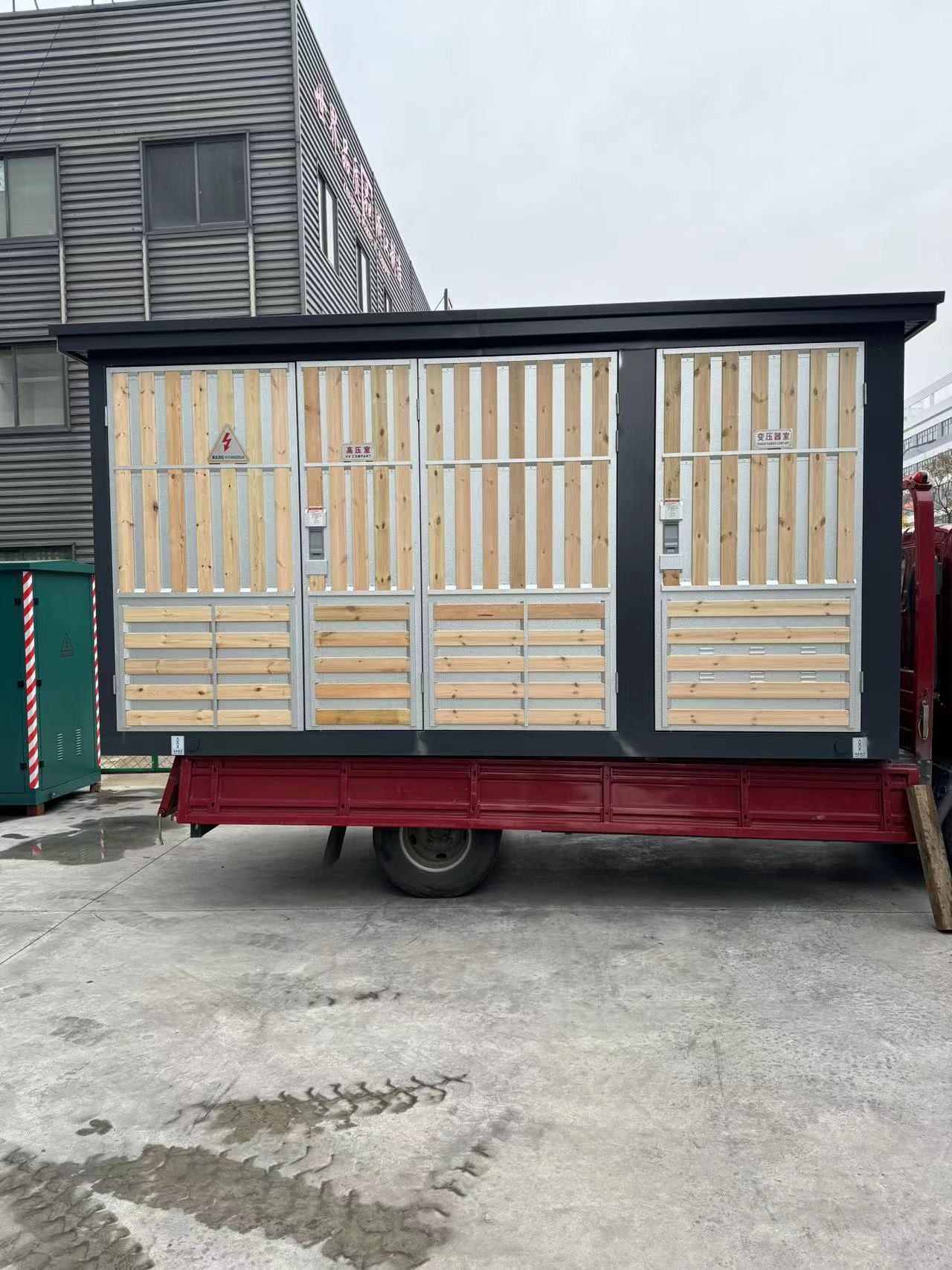

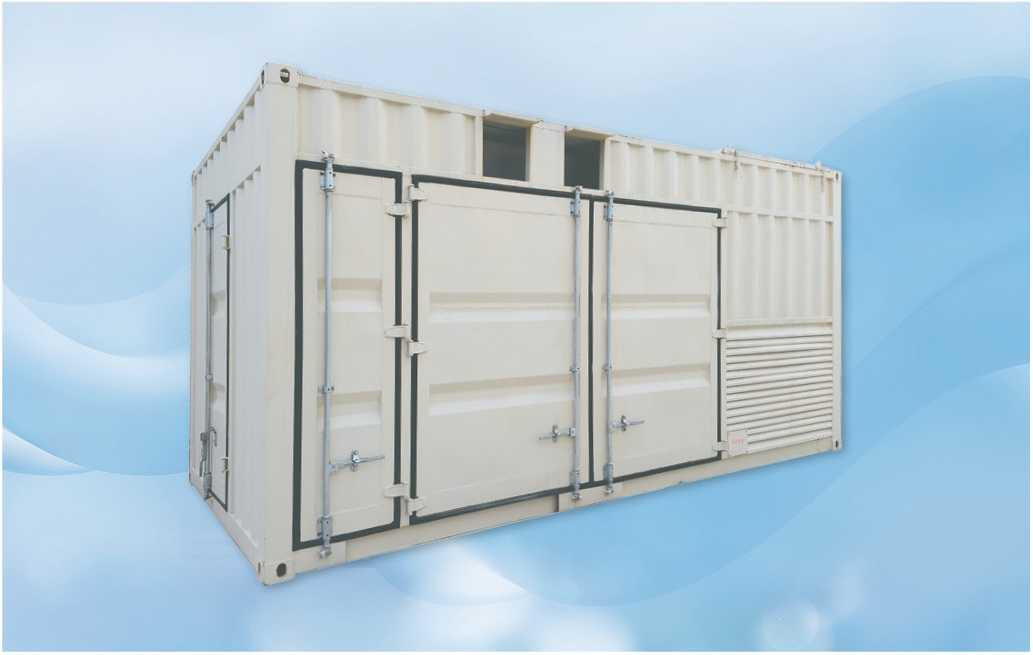

10kV電気開閉装置コンポーネント モジュラーインテリジェントプレハブ変電所

製品説明

ZMSIB 220kVおよびそれ以下のモジュール式インテリジェントプレハブキャビン変電所は、国家送電網が推進する次世代のインテリジェント変電所です。安全性と信頼性、省スペース、短い建設期間、小型で洗練された外観、長寿命、放射線なし、低ノイズ、柔軟なレイアウトなどの利点があります。主変圧器は世界最先端の製品を採用しており、安全で信頼性が高く、低ノイズで漏れがなく、コアの吊り下げがありません。ステーション全体に露出した導体や露出した電気機器がなく、偶発的な事故を防ぐための良好なエンクロージャー保護を備えています。ステーション全体はコンパクトなレイアウトで、土木建設変電所と比較して、床面積と高さが30％以上削減されており、都市のスペース占有率を低減しています。変電所のすべての機器は、ビルディングブロックのモジュール設計コンセプトを採用しており、各モジュールは工場生産、組み立て式建設を実現し、現場の土木工事は従来の土木建設変電所と比較して、機器の設置量が70％以上削減され、機器の設置作業量が80％以上削減されています。機器は現場に入る際に閉じる必要がなく、建設プロセス中にほこりや騒音の汚染はありません。都市計画の調和を改善し、周囲の環境と統合します。変圧器はプレハブキャビンに配置され、防火壁技術、遮音壁技術、電磁シールド技術により変電所の騒音を40デシベル未満に低減し、都市の環境影響評価の要件を満たし、周囲の住宅地の騒音公害を排除します。変電所のモジュール化を実現したため、敷地の地形に応じて柔軟に配置でき、都市中心部の変電所の用地取得、建設、着陸の困難を完全に解決します。これは変電所建設の新しいモードです。

変電所の特徴

高速 - 3ヶ月の工場生産サイクル、1ヶ月の現場建設サイクル。
•小型 - 省スペースで、従来の変電所建設と比較して30％〜70％小さい。
•ファインシェルは国際的な先進的な6つの防食技術を採用しており、30年間腐食がなく、60年間の耐用年数があります。主要な電気機器はメンテナンスフリーの機器を採用しており、安全で信頼性が高いです。洗練された加工技術、洗練された外観デザイン。
•節約 — 標準化された設計、工場での加工、プレハブ建設により、ステーション全体の総投資額を5％〜10％節約できます。変電所のコンパクトなレイアウト、高度なシステム統合技術の使用により、土地資源を30％〜70％節約できます。
•柔軟なモジュラー構造のビルディングブロックは、敷地の地理的位置に応じて柔軟なビルディングブロック建設モードを採用したり、現在の長期計画に従って段階的に建設したりできます。移行が容易で、敷地全体を最短時間で移転できます。

適用範囲

この製品は、従来の変電所の着陸が困難な問題を解決するために都市中心部で使用できるだけでなく、石炭や石油などの従来のエネルギー産業、および太陽光発電や風力発電などの新エネルギー産業にも広く使用されています。同時に、「ビルディングブロックモジュール」の設計、生産、輸送組み立てモードにより、郊外や遠隔の山岳地帯など、道路交通が不便な場所に特に適しています。

ソリューション

世界で最も信頼性の高い電気機器を使用し、屋外ボックス型変電所キャビネットのシステム統合技術とオリジナルのプレハブキャビン製造技術を組み合わせることで、変電所は機能と標準に従ってモジュールに分割されます。
設計、工場生産、モジュール建設。さまざまな変電所の異なる構成に応じて、異なるモジュールを選択してモジュール組み合わせを実現します。省スペース、短い建設期間、高い安全性と信頼性、美しい外観という特徴があり、変電所の従来の建設モードを完全に覆し、大規模および中規模の都市中心部変電所の着陸の困難な問題を完全に解決します。                                                                                                                  モジュール設計、ステーション全体は6種類の配電モジュールに分割されます:
110kVプレハブキャビンGIS複合電気モジュール
10kVプレハブキャビン開閉ステーションモジュールプレハブキャビン二次複合機器モジュールプレハブキャビン変圧器モジュール                                                                                                                  10kVプレハブキャビン接地変圧器アーク抑制コイル
10kVプレハブキャビン型無効電力補償システム                                                                       タイト型変電所のレイアウト:
製品説明
床面積を大幅に削減
オリジナルの3次元プレハブキャビンレイアウト
110kVプレハブキャビン型GIS複合電気機器を最上部に配置してスペースを節約
プレハブキャビン型10kV開閉ステーションと二次複合機器のプレハブキャビンは、完成品の形状で配置されます
ボックス型変電所シリーズ                                                                                         プレハブキャビン変圧器の対称配置                                                                                       火災通路は、3次元変電所と変圧器の間に配置されます
敷地の地形に応じた柔軟なビルディングブロック建設                                                                           • 10kV配線方法は、ユーザーのニーズに応じて柔軟に設計でき、水平GIS複合電気機器は、完全にメンテナンスフリーの、と共同開発されています。
• 10kVシステムは単一の母線セクションであり、およびABBなどのハイエンドでハイエンドの固定スイッチキャビネットが使用されており、完全にメンテナンスフリーです。
•固定補償システムを採用し、ステーション建設のニーズに応じて接地変圧器アーク抑制コイルモジュールを構成します。
•メンテナンスフリー、無人、インテリジェント管理および制御変電所。
•芸術的な外観は都市環境と調和しています。
•プレハブキャビンは、二重層鋼板発泡技術、6層防食技術、ブリッジ破壊断熱などの世界最先端技術を採用しており、変電所の主要建物の60年間の耐用年数要件を完全に満たしています。
•特許取得済みのマイクロ正圧防塵技術、ボックス本体断熱技術、インテリジェント環境制御技術により、電気機器に一定温度、一定湿度、ほこりのない動作環境を作り出し、従来の屋内変電所を凌駕します。•各プレハブキャビンモジュールの寸法標準化されたモジュールが採用されており、制限を超えずに輸送要件を満たします。
