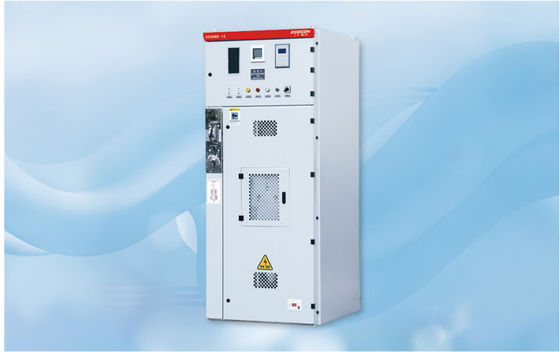

XGN2-12 ACボックス型固定金属閉鎖形開閉装置

製品説明

XGN2-12ボックス型固定金属閉鎖形開閉装置（以下、スイッチキャビネットと略す）は、3.6、7.2、12KVの三相AC 50Hzシステムで使用され、電力の受信と分配を行います。頻繁な操作に適しています。その母線システムは単一母線です。（バイパス付き単一母線および二重母線構造を派生させることができます）。この開閉装置は、国家標準GB3906-91「3〜35KV AC金属閉鎖形開閉装置」および国家標準IEC298の要件を満たしており、2つの提案された「5つの防止」ロック機能があります。
この開閉装置の主開閉器はZN28-12シリーズ真空遮断器を採用し、CDI7シリーズ電磁操作機構またはCT19シリーズばね操作機構を備えています。負荷開閉器はGN30-12回転負荷開閉器またはGN22-12大電流負荷開閉器シリーズを採用しています。

モデルとその意味

①ボックス型開閉装置
②固定
③屋内設置
④設計連番
⑤定格電圧 12KV
⑥屋内設置
⑦遮断器の種類：S-無油（または注記なし）；Z-真空；F-六フッ化硫黄
⑧操作形式：（T：ばね操作 D：電磁操作）
⑨定格熱電流 A
⑩定格熱安定電流 KA

使用条件

●周囲温度上限 +40℃；下限 -5℃；
●標高は1000mを超えないこと；
●相対湿度の1日の平均値は95%以下、月平均値は90%以下；
●地震の強度は8度を超えないこと；
●火災、爆発の危険性、深刻な汚染、化学的腐食、激しい振動がないこと。
●上記の環境条件を超える場合は、ユーザーは製造元に相談してください。

技術パラメータ

設置寸法図

注文時に確認が必要

注文時にユーザーが提供する必要がある情報：●配線図および配線配置図。
●二次回路単線結線図、配線図、端子配線図。
●一次および二次機器リスト。
●スイッチキャビネットのレイアウトと母線ブリッジの設置位置。
●スペアパーツおよび機器の特別な使用条件については、弊社にご相談ください。
