11kV インダースカスタリング樹脂ゼロシーケンスの電流トランスフォーマー

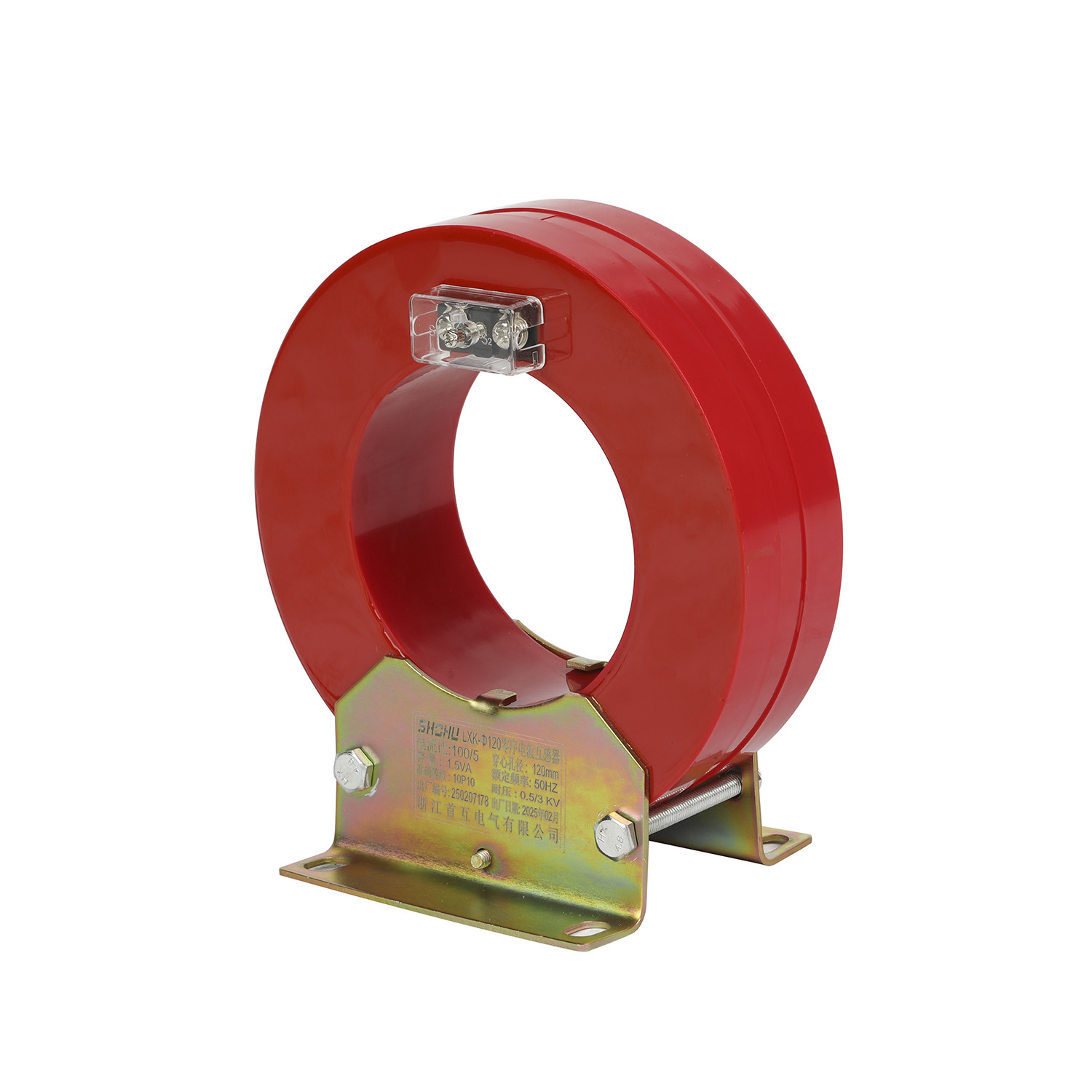

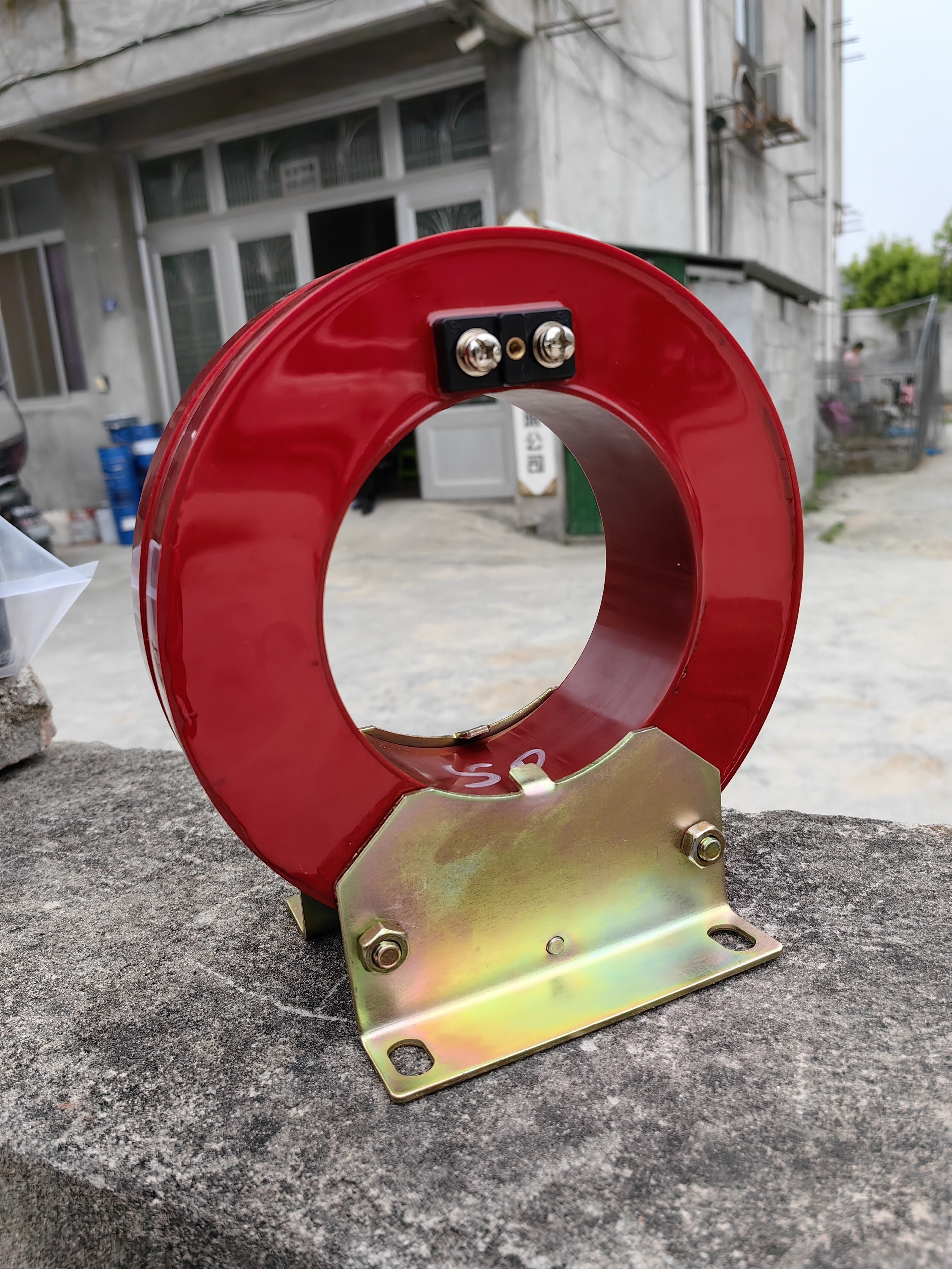

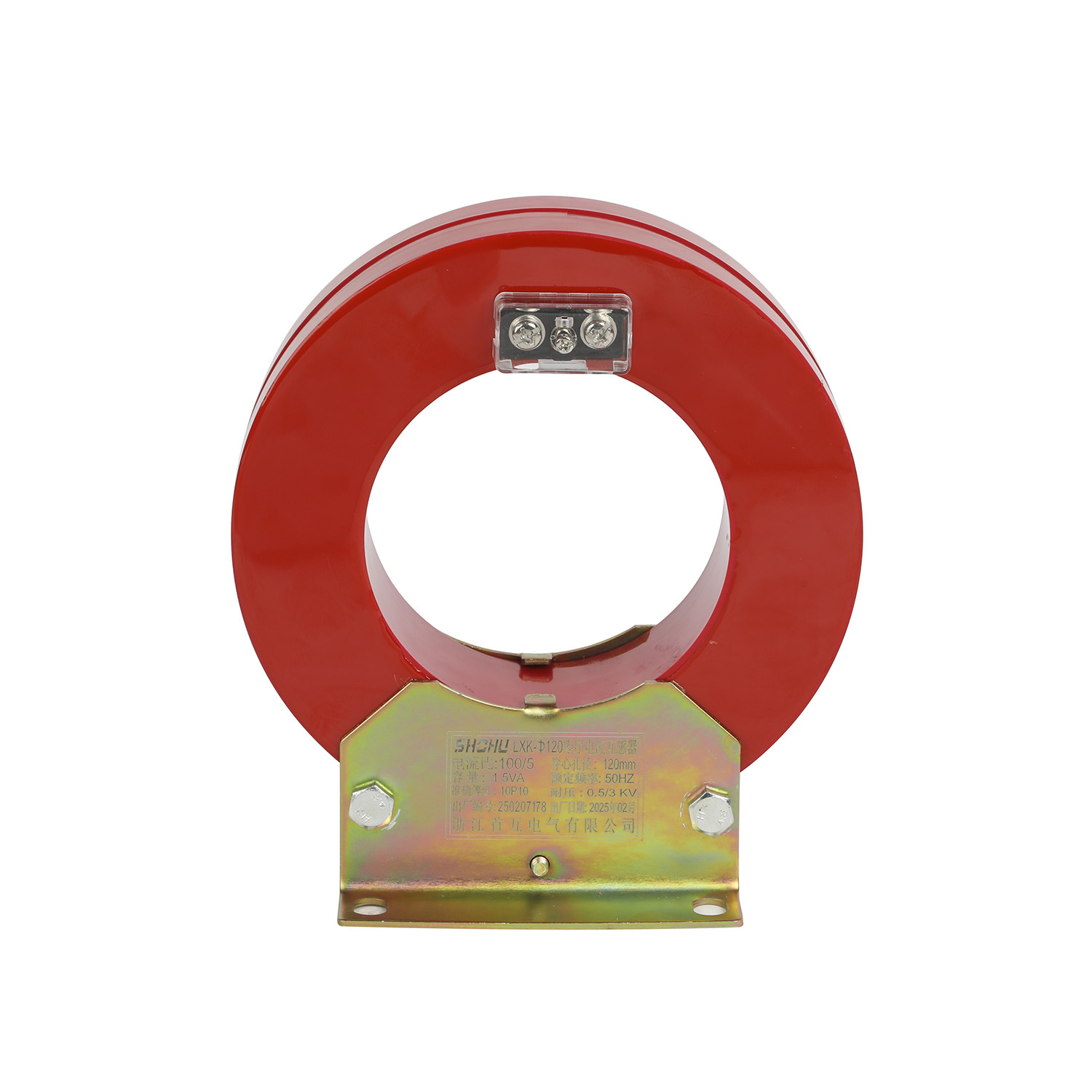

LJZ ゼロシーケンス鋳造樹脂高電圧変流器

ゼロシーケンス変流器
ゼロシーケンス電流保護の基本原理は、キルヒホッフの電流則に基づいています。すなわち、回路の任意のノードに流れ込む各相電流のベクトル和は、回路および電気機器が正常な状態ではゼロになります。したがって、ゼロシーケンス変流器の二次巻線には信号出力がなく、アクチュエータ要素は動きません。地絡が発生すると、相電流のベクトル和はゼロになりません。地絡電流はゼロシーケンス変流器のリングコアに磁束を発生させます。効果：回路に漏電が発生した場合、保護動作により電源が遮断されます。用途：3つの相線それぞれに1つの変流器を取り付けるか、3つの相線を一緒にゼロシーケンス変流器に通すことができます。また、中性線Nにゼロシーケンス変流器を取り付けて、3相のベクトル和を検出することもできます。ゼロシーケンス変流器はABSエンジニアリングプラスチックケーシングと全体樹脂注型で密閉されており、変流器の長期使用中の腐食を効果的に回避できます。絶縁性が良く、外観も美しいです。高感度、良好な線形性、信頼性の高い動作、簡単な取り付けなどの特徴があります。本実用新案は、一般的なゼロシーケンス変流器よりも優れており、幅広い用途があります。
