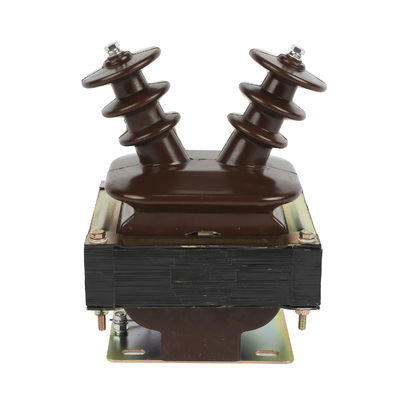

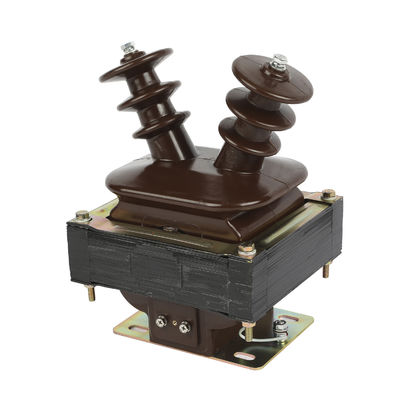

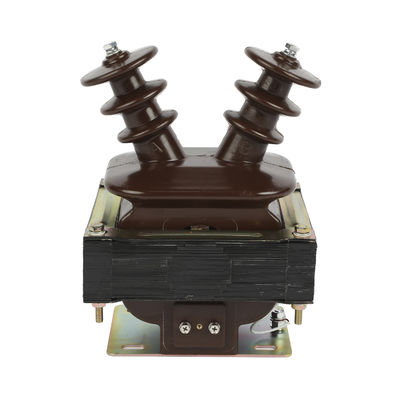

11kV 室内単相鋳造エポキシ樹脂電圧トランスフォーマー

           当社は、10KV、24KV、40.5KVの回路ブレーカー、負荷ブレーカー、断路器、エポキシ樹脂開閉装置ブッシング、コンタクタボックス、絶縁体、変圧器などのエポキシ樹脂中電圧および高電圧コンポーネントを専門としています。630A、1250A、2500A、3150A、4000Aのコンタクトボックス、クラブコンタクト、固定コンタクト、アームコンタクト、ジョーコンタクト。630Aおよび1250A VS1回路ブレーカー。630Aおよび1250A ZN85-40.5回路ブレーカー。12KVおよび24KVアーススイッチ。KYN28A-12およびKYN61高電圧開閉装置コンポーネント。

          前述のように、リングキャビネットの機能は単純で、異なる電力部分を接続することであり、一般的には特定の電気機器の制御、保護、測定を実現するために使用されません。これらのものが必要な場合は、間違った選択をしたことになり、キャビネットを選択する必要があります。高圧がある場所では、高圧測定は低圧測定よりも優先されるべきです。測定できない場合は、低圧測定を検討します。この時点で、低圧測定キャビネットは、変圧器の後ろの低圧引き込み線の前面に配置されるべきであり、表面からは、それはJiliangguiの保護下にはありませんが、一般的には変圧器にあるべきです。

             したがって、リングネットキャビネットは、コンタクトスイッチキャビネットとしてだけでなく、ループインおよびループアウトスイッチキャビネット、測定キャビネット、PTキャビネットとしても使用されます。ループインおよびループアウト開閉装置は、負荷スイッチヒューズの組み合わせだけでなく、国内のHXGN、シュナイダーSF6、8DHなどの回路ブレーカーをロードすることもでき、二次保護にはマイクロコンピュータ保護装置を設置できます。しかし、リングネットキャビネットブレーカーには負荷制限があり、各工場のリングネットキャビネットの制限は異なります。シュナイダーRM6リングネットキャビネットの場合、変圧器の高電圧スイッチ保護は2000KVAを超える容量の場合、回路ブレーカー+VIP 300マイクロコンピュータ保護を採用する必要があります。ただし、キャビネットのインおよびアウトラインの負荷には制限がありません（1メートル幅の大きな負荷を除く）。

項目

技術データ

定格電圧（KV）

7.2

12

定格周波数（Hz）

50

絶縁体（容量）

絶縁

周波数耐電圧 5分（KV）

32

42

周波数耐電圧 1分（V）

2000

雷インパルス耐電圧（KV）

60

75

局所放電（pc）

≤10

曲げ抵抗（N）

≥1000
